Ford Fiesta Reparaturanleitung :: Einbau
- Dichtring für zündverteiler auf beschädigung prüfen, gegebenenfalls ersetzen

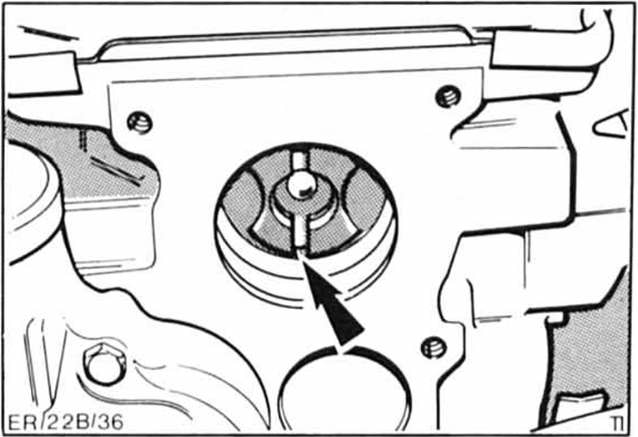

- Verteiler einsetzen, dabei mitnehmerklaue am verteiler so
ausrichten, daß sie in die nuten der nockenwelle paßt.
Achtung: die mitnehmerklaue ist außermittig versetzt und paßt nur in einer stellung in die nockenwelle.
- Halteschrauben anziehen, nicht festziehen.
- Zündverteiler verdrehen, bis sich die beiden angebrachten markierungen decken. Anschließend verteiler festziehen.
Achtung: falls zylinderkopf oder verteiler ersetzt werden, verteiler so drehen, daß sich die schrauben mittig in den langlöchern befinden. Anschließend schrauben festziehen.
- Mehrfachstecker aufstecken.
- Kabel auf zündspule aufschieben.
- Verteilerkappe innen reinigen, aufsetzen und mit blechklammern sichern.
- Batterie-massekabel anklemmen.
- Zündzeitpunkt prüfen, gegebenenfalls einstellen.
